专属CAM 编程系统 ，收集模具大数据分析简化加工流程实现简便操作。 MS系列慢走丝，精度优先，简约参数，人性化运行，自动穿丝，放电稳定，精细切割，微米级加工，呈现完美光洁表面，是高端制造的有力助手。
| 主机 | 单位 | DS1280 |
|---|---|---|
| XY 轴行程 | mm | 1200×800 |
| U-V 轴行程 | mm | 200×200 |
| Z 轴行程 | mm | 500( 浸水可加工高度 470) |
| 最大加工部件尺寸 | mm | 1700*1250*495 |
| 最大工件乘载重量 | Kg | 5000 |
| 工作台离地面的高度 | mm | 990-1030 |
| 可程序轴数 | - | 5 轴 (X,Y,Z,U,V) |
| 工作台尺寸 | mm | 1520*1080 |
| 最大行走速度 | mm/min | 1500.0 |
| 可加工线径 | mm | 0.15 - 0.3 |
| 线轴最大承载重量 | Kg | 10.0 |
| 最大线张力 | Kg | 0.5 ～ 2.4 |
| 最快收线速度 | m/min | 18 |
| 最大锥度加工角度 | mm | ±15° /80 需更换广角眼膜 |
| 机床重量 | Kg | 10000 |

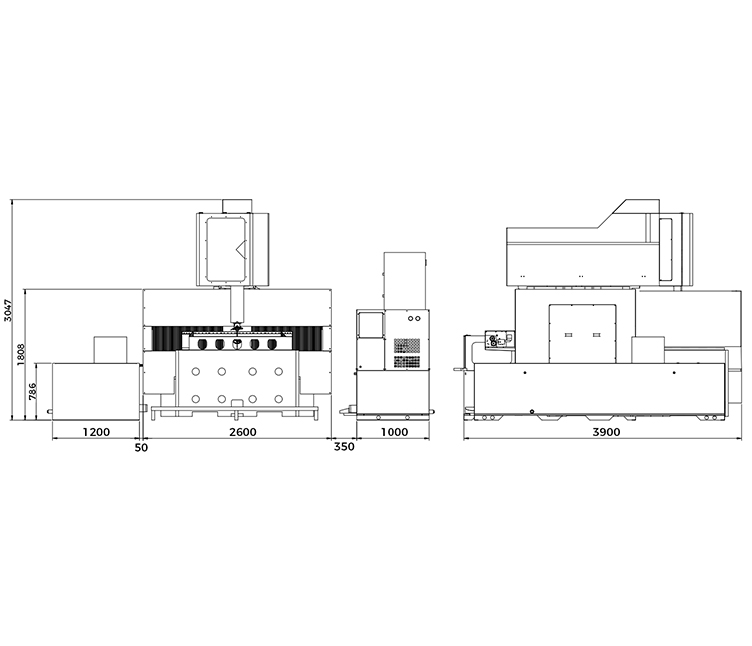

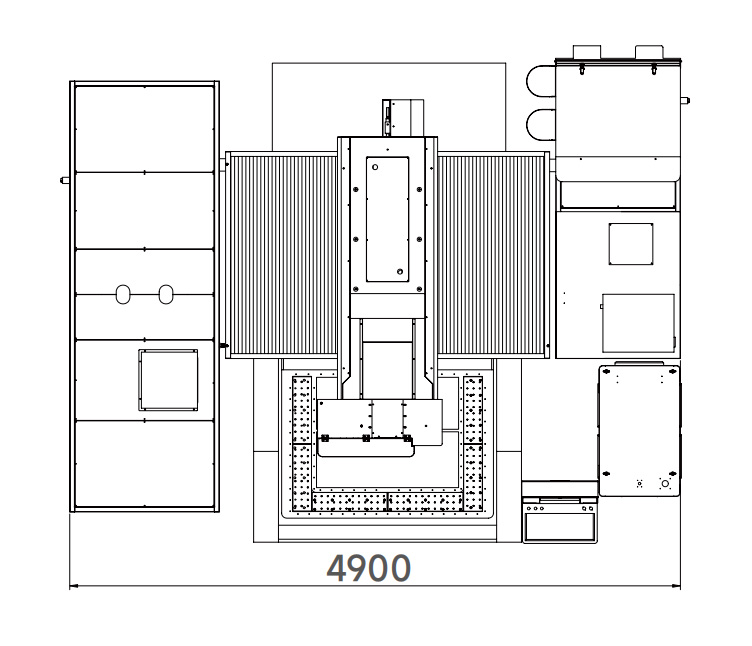

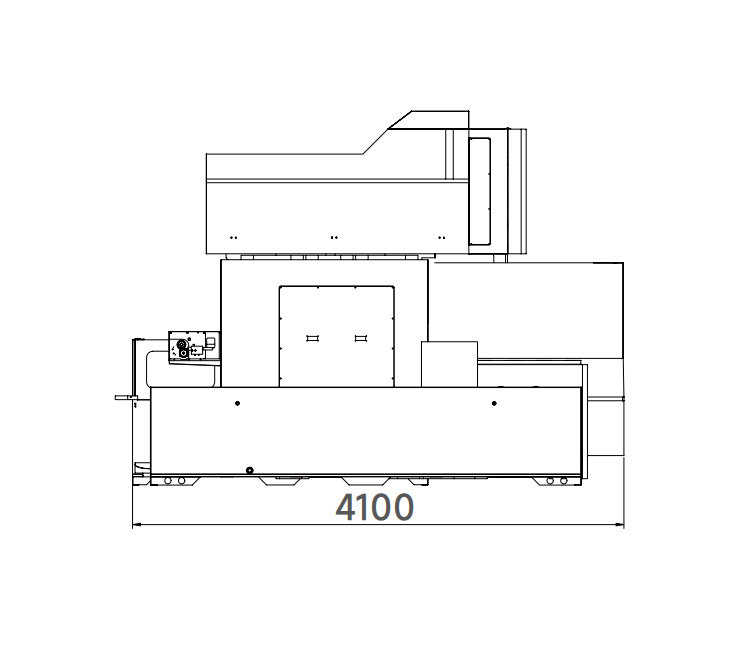

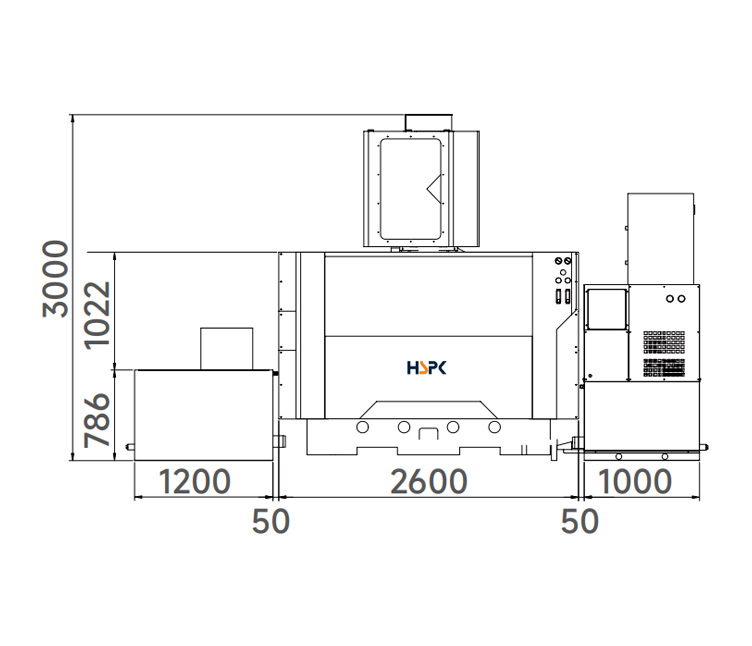

| 机械尺寸 | mm | 4900*4100*3000 |
| 水箱容量 | L | 3700 |
| 数控电源装置 | |||
|---|---|---|---|
| 最大加工电流值 | 15A | 可同动轴数 | 七轴六联动 |
| 脉波控制电源箱 | 最佳频率控制系统 | 最小输入单位 | 0.0001mm |
| 最佳表面粗细度 | Ra ≤ 0.3μm | G00 速度 | max.1500.0 mm/min |
| 运行内存 | 16GB | 定位传动系统 | 配有光学尺全闭回路控制方式 |
| 储存装置 | 256GB 固态硬盘 | 各轴补偿 | XYZUV 轴 / 背隙补偿 /Pitch 补偿 |
| 输入界面 | RJ-45 网络存取 / 键盘 + 鼠标 /U 盘 | 程序编辑 | 加工中可同步背景编辑， 程序仿真 + 模拟 |
| 显示装置 | 21.5 寸触摸屏 | 图形显示 | XY 平面与 UV 平面 3D 画面模拟输出 |
| 键盘型式 | 标准键盘 | 网络功能 | 支持有线无线网络传输 |
| 坐标控制方式 | 增量 / 绝对 | 最大耗电量 | 13KW |
| 最大输入 | 9999.9999 | 最高切削速度 | 250mm2 /min0.25 线 |
| 用户加工条件参数 | 1000 组参数控制 | 介质类型 | 纯净水 |
| 最大可用补正值 | 1000 组 | 标准水阻值 | 45-50KΩ |
| 最大读取行数 | N00000 to N99999 | 过滤纸芯标准 | 5μ |
| 坐标数 | 7 | - | - |
功能介绍

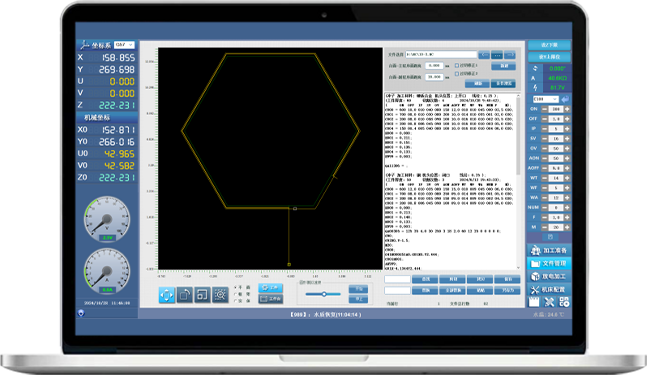

自制研发生产的控制器，高精细液晶操作界面，操作加工时，界面一目了然，人性化操作，更能够在服务的成本及效率上，大幅提升，人机交互简单明了，轻松易懂。

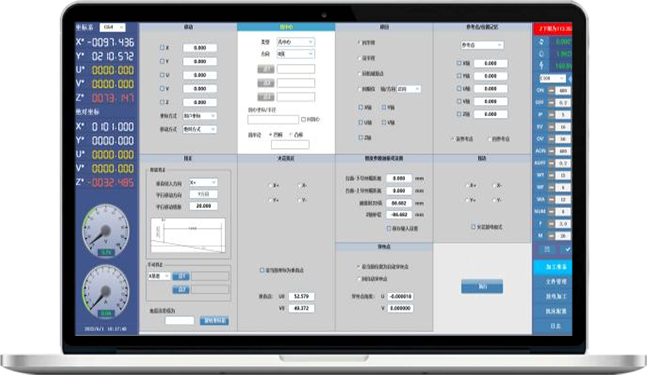

功能特性
有常规、锥度、上下异型切割，通过火花找正及寻边确保精度。可进行程序编辑，能模拟检查程序，还能实时跟踪检查图形，满足多种切割需求，保障切割质量与精度。
功能简介：是一个锥度测量工具，可精确测量出上下机头距离，在进行锥度加工时对Z轴高度进行补偿，使得锥度切割准确。
功能简介:通过任何手动或自动的方式找到圆周上的三个点，例如使用软件上的找边功能自动找或火花放电模式手动找。
功能简介：找正功能用于测量工件摆放的倾斜角度，以及设置坐标系旋转角度，使工件与用户坐标系平行。
功能简介：可通过找边功能找到工件边的位置坐标。
功能简介：移回功能包括回半程、设半程、回机械原点、回限位四个功能。
功能简介：通过调整UV轴寻找到电极丝的标准垂直位置或者参考位置。
功能简介：设定或记录穿丝效果比较好的位置作为穿丝点。
功能简介：参考点功能包括以下两种：
【设参考点】用于将当前位置设定为当前用户坐标系的参考点；
【回参考点】移动至当前用户坐标系最后一次设定的参考点的位置。
位置记忆功能：软件支持记忆5个机械坐标位置。
功能介绍
AUTO是一种无经验人员即可使用的自动加工模式，用户只需要选择“加工材料”“机头位置”“线径”“工件厚度” “切割次数” “其他” 系统自动生成匹配的放电参数。
特性
选择电极丝直径、工件材质、工件厚度等数据，加工参数 自动寻找与传出，软件程序自动生成二维图形，避免加工出错。高效AR智能控制，实时智能转角控制。绝佳地第一刀切割效率，加工电源效率高，超快切割速度。

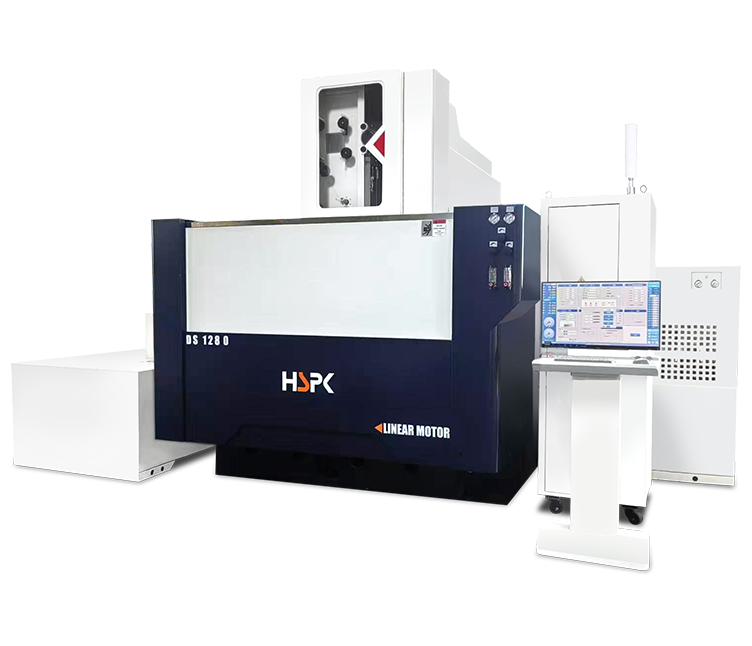

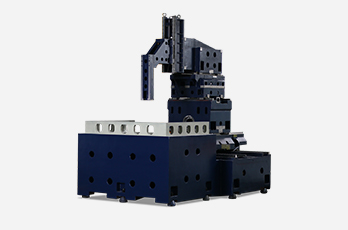

DS1280动柱式设计
铜线穿孔自动系统
μ级FAGOR光栅尺
直线驱动
材质 SKD11
厚度 100mm
刀数 3
线径 0.25mm
表面光洁度 Ra0.65µm

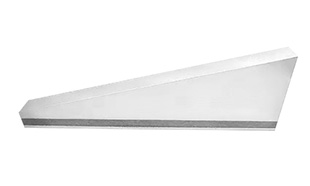

斜度 15°

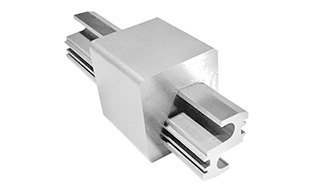

材质 SKD11
厚度 高 50mm 低 20mm
刀数 3
线径 0.25mm
表面光洁度 Ra0.62µm
转角 R0.4

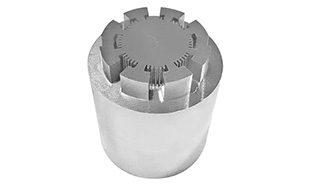

材质 SKD11
厚度 60mm
刀数 3
线径 0.25mm
线割长度 2000mm
表面光洁度 Ra0.62µm
转角 R0.2
切割时间 4h30min

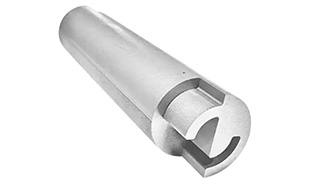

材质 SKD11
厚度 60mm
刀数 3
线径 0.25mm
线割长度 810mm
表面光洁度 Ra0.68µm
转角 R0.3
切割时间 1h21min
材质 SKD11
厚度 30mm
刀数 3
线径 0.25mm
线割长度 1858mm
表面光洁度 Ra0.62µm
转角 R0.5
切割时间 9h20min
材质 SKD11
厚度 30mm
刀数 3
线径 0.25mm
线割长度 1243mm
表面光洁度 Ra0.62µm
转角 R0.7
