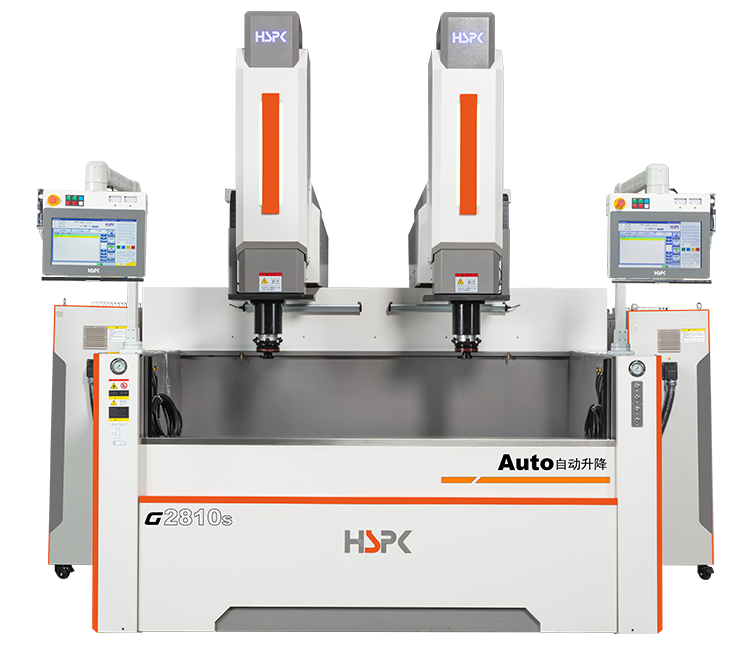

牛头式·双头机
主要配置
·自动升降液槽：配备单边自动升降液槽，优化加工液的流动和回收，提高加工效率。
·加工液冷却系统：有效控制加工液温度，保证加工过程的稳定性。
·主轴冷却系统：保持主轴在最佳温度运行，延长使用寿命。
·操作系统：搭载自主研发的 Windows 7 操作系统，用户界面友好，操作简便。
| 主机 | 单位 | G2810s |
|---|---|---|
| X/Y/Z行程 | mm | 1650/1650×1000×800 |
| 工作台 | mm | 2800×1300 |
| 加工槽内尺寸 | mm | 3800×1600×1000 |
| 电极板与工作台距离 | mm | 900-1700 |
| 最大电极承重 | Kg | 300 |
| 最大工件重量 | Kg | 25000 |
| 主轴驱动方式 | -- | 螺杆驱动 |
| 加工液容量 | L | 8000（浸泡油箱） |
| 润滑方式 | -- | 自动定量式 |
| 液面最大高度 | mm | 750 |
| 液槽开闭方式 | -- | 自动升降 |
| 液位控制方式 | -- | 自动/代码控制 |
| 空气压力 | MPa | 0.5/0.65(自动卡盘) |
| 空气流量 | NL/min | 100 |

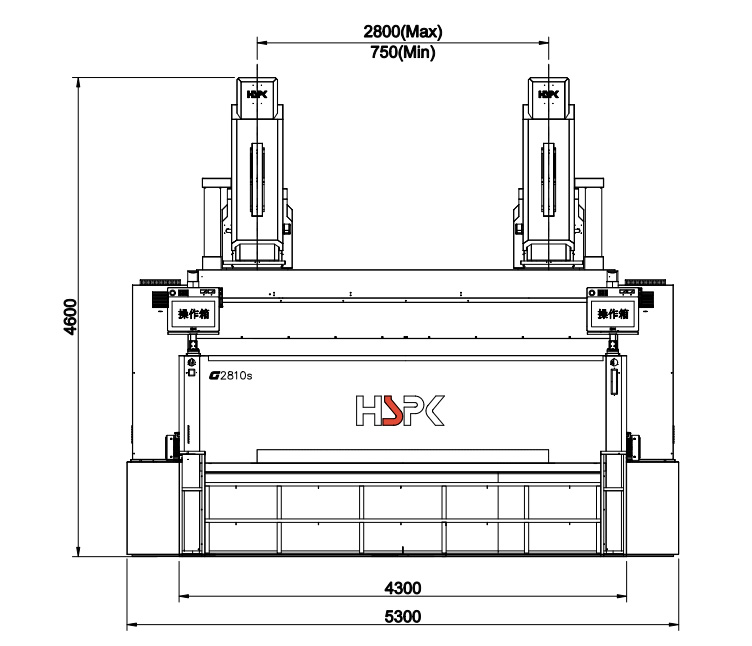

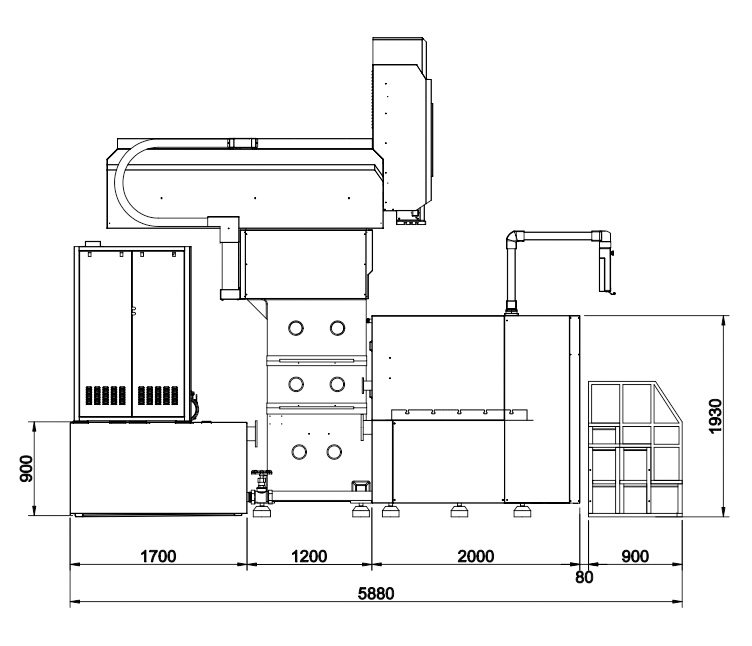

| 外形尺寸 | mm | 6300×5540×4900 |
| 机床重量 | Kg | 25000 |
| 数控电源装置 | |||
|---|---|---|---|
| 操作系统 | Windows 7 | 语言 | 多国语言切换 |
| 控制轴数 | 三轴联动（可扩展五轴） | CNC指令 | 标准ISOG代码 |
| 显示方式 | 18.5英寸 LCD | 输入方式 | 触摸屏/键盘 |
| 传输方式 | USB/LAN | 存储方式 | 64G，SSD |
| 驱动类型 | 直线电机或伺服电机 | 状态灯 | 红·黄·绿 |
| 最佳光洁度 | Ra0.2 | 最大加工电流 | 50A（选100A) |
| 最大加工效率 | 500mm³/min | 最小电极耗损 | ≤0.1% |
| 最小驱动单位 | 0.001 | 最高抬刀速度 | 10-15m/min |
| API数据服务 | FTP、HTTP、Web | 防火装置 | 自动控制 |
| 输入电源 | AC380V 50-60Hz | 总输入功率 | 13KVA(选22KVA) |
特点：自动升降 系统控制 油回收系统 免人工密封

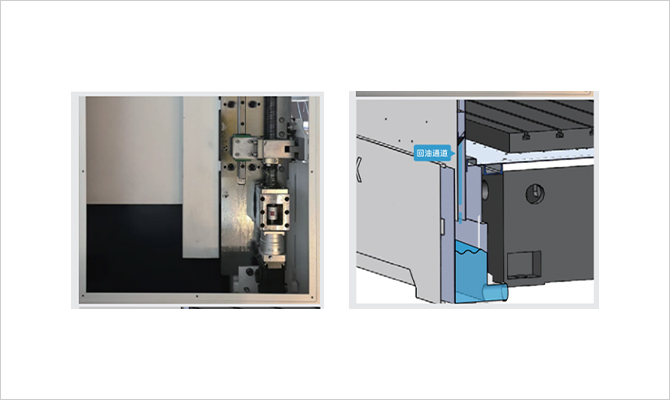

单边自动升降液槽，门板运动由伺服电机控制，并接入系统可调节任意高度。无需人工手动操作门的开合及密封，节省时间，更有效的避免误操作导致的漏油现象，大幅提高设备操作的便携性、连贯性、安全性。
功能介绍
该模式简化并融合了“准备阶段”和“加工阶段”的操作步骤，以【智能驱动生产力】为核心概念，打造引导式会思考的智能操作系统，大幅减少设备的非生产时间，提高设备的生产时间，并降低人工熟练度与经验值。
功能特性
该功能打通了“球”“工件”“电极”“参数库”“多任务”“ATC”之间的数据关系，系统自动计算加工位置，自动生成放电参数，简化操作步骤，避开人工出错概率。
功能简介：输入上球和下球尺寸系统自动执行分中并记录基准球的位置坐标
功能简介：支持单个工件或多个工件批量分中系统可获取每个工件当前的位置并自动记录工件与D2基准球的真实坐标值
功能简介：以图中轨迹顺序手动&自动碰边分中
功能简介：电极分中后系统可获取每个电极当前的位置并自动记录电极与所有工件的真实坐标值
功能简介：此功能是对电极的基准面进行分中测定，测量出电极中心点
功能简介：系统根据信息自动完成多行任务的加工位置计算放电参数、 补偿值、换刀指令、液槽高度指令的加工程序编译
功能介绍
AUTO自动加工依托丰富且强大的参数库模型，用户只需要选择加工条件及加工要求，系统即可自动生成匹配的放电参数。
特性
全新AUTO根据不同电极类型开发的专家级数据库，结合“行业领域”“放电参数”“系统设置”“加工经验”等有利于高质量加工的参数策略，参数库具有丰富的放电加工条件，具备多种加工倾向选择。
丝杆、导轨采用国际知名品牌
电机马达，采用进口伺服马达
G新款操作面板
G系列主轴箱
G系列立柱
G系列滑枕
G系列床身
G系列鞍座
工件材料 S136
电极材料 铜
电极尺寸 Φ60
电极数量 2
加工深度 2.5mm
粗糙度 Ra0.1
加工时间 6.5小时
工件材料 S136
电极材料 铜
电极尺寸 Φ30
电极数量 2
加工深度 12mm
粗糙度 Ra0.1
加工时间 7小时
工件材料 P20
电极材料 石墨(-7)
电极尺寸 0.15
电极数量 2
加工深度 20mm
粗糙度 Ra1.2
加工时间 2小时20分
工件材料 钨钢-YG15
电极材料 铜
电极尺寸 20*20mm
电极数量 3
加工深度 1.0mm
粗糙度 Ra0.6
加工时间 2小时45分
工件材料 S136
电极材料 铜
电极尺寸 195*145
电极数量 1
加工深度 0.5mm
粗糙度 Ra0.6
加工时间 8小时30分
工件材料 SKD61
电极材料 铜
公差 ±0.005
电极数量 2
粗糙度 Ra0.45
加工时间 1小时10分
- -
工件材料 S136
电极材料 铜
电极尺寸 -
电极数量 2
加工深度 21mm
粗糙度 Ra0.6
加工时间 10小时
工件材料 S136
电极材料 石墨POCO-3
火花位 0.12
电极数量 2
加工深度 1. 3mm
粗糙度 Ra1.0(VDI 20)
加工时间 粗工7小时精工10小时
