G45L 是汉霸精密小机型，拥有最新的放电技术，最佳镜面效果，大面积细纹加工稳定均匀，性能卓越，加工性能媲美进口品牌。
主要配置
·直线电机驱动：采用先进的直线电机技术，实现快速响应和高精度加工。
·加工液冷却系统：有效控制加工液温度，保证加工过程的稳定性。
·主轴冷却系统：保持主轴在最佳温度运行，延长使用寿命。
·操作系统：搭载自主研发的 Windows 7 操作系统，用户界面友好，操作简便。
·标配冷却装置：确保机床长时间运行时的稳定性和可靠性。
| 主机 | 单位 | G45L |
|---|---|---|
| X/Y/Z行程 | mm | 450×300×300 |
| 工作台 | mm | 600×400 |
| 加工槽内尺寸 | mm | 900×620×400 |
| 电极板与工作台距离 | mm | 300-600 |
| 最大电极承重 | Kg | 50 |
| 最大工件重量 | Kg | 800 |
| 主轴驱动方式 | -- | 直线电机 |
| 加工液容量 | L | 450 |
| 润滑方式 | -- | 自动定量式 |
| 液面最大高度 | mm | 240 |
| 液槽开闭方式 | -- | 上/下手动 |
| 液位控制方式 | -- | 手动 |
| 空气压力 | MPa | 0.5/0.65(自动卡盘) |
| 空气流量 | NL/min | 100 |

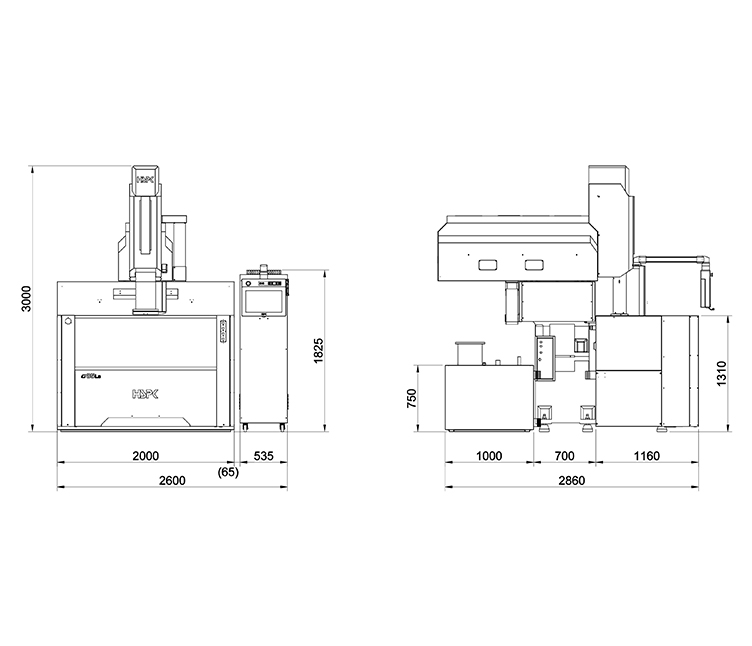

| 外形尺寸 | mm | 1900×2150×2500 |
| 机床重量 | Kg | 2500 |
| 数控电源装置 | |||
|---|---|---|---|
| 操作系统 | Windows 7 | 语言 | 多国语言切换 |
| 控制轴数 | 三轴联动（可扩展五轴） | CNC指令 | 标准ISOG代码 |
| 显示方式 | 18.5英寸 LCD | 输入方式 | 触摸屏/键盘 |
| 传输方式 | USB/LAN | 存储方式 | 64G，SSD |
| 驱动类型 | 直线电机或伺服电机 | 状态灯 | 红·黄·绿 |
| 最佳光洁度 | Ra0.2 | 最大加工电流 | 50A（选100A) |
| 最大加工效率 | 500mm³/min | 最小电极耗损 | ≤0.1% |
| 最小驱动单位 | 0.001 | 最高抬刀速度 | 10-15m/min |
| API数据服务 | FTP、HTTP、Web | 防火装置 | 自动控制 |
| 输入电源 | AC380V 50-60Hz | 总输入功率 | 13KVA(选22KVA) |

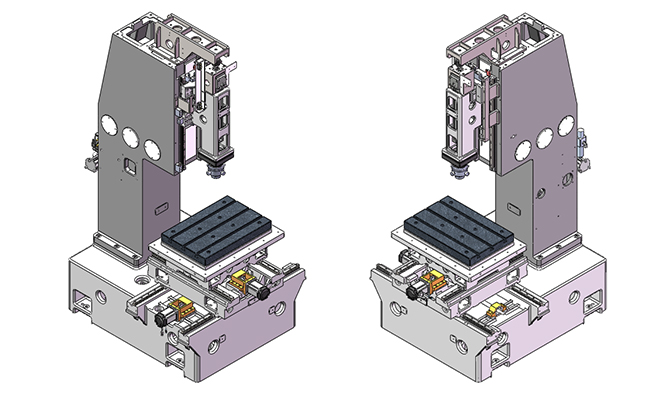

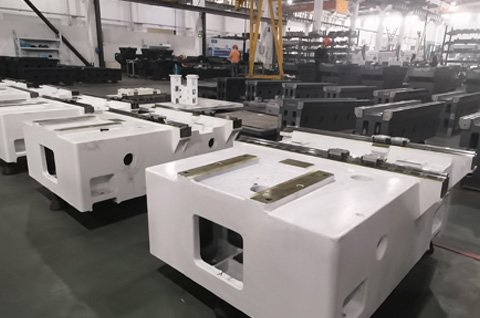

底座采用一体式箱型结构设计。X轴在床上底座上。XY轴全行程在床身底座上运动，工作台全行程支撑，无工作台悬重现象。保证机床在加工过程中具有良好的稳定性和加工精度。
主轴采用直线电机驱动，配合全闭环控制，实现了快速响应与更高精度。非接触式传动系统具有极快的运动速度，同时消除了机械传动的磨损，保证了持久的加工精度。
提高加工精度：有效抑制床身因温度波动引发的形变，确保加工精度长期稳定。
延长设备寿命：降低因温度变化导致的材料疲劳与应力，延长机床使用寿命。
保持高效工作：即使在长时间运行和高负载情况下，床身仍能保持极佳的性能表现。
功能介绍
该模式简化并融合了“准备阶段”和“加工阶段”的操作步骤，以【智能驱动生产力】为核心概念，打造引导式会思考的智能操作系统，大幅减少设备的非生产时间，提高设备的生产时间，并降低人工熟练度与经验值。
功能特性
该功能打通了“球”“工件”“电极”“参数库”“多任务”“ATC”之间的数据关系，系统自动计算加工位置，自动生成放电参数，简化操作步骤，避开人工出错概率。

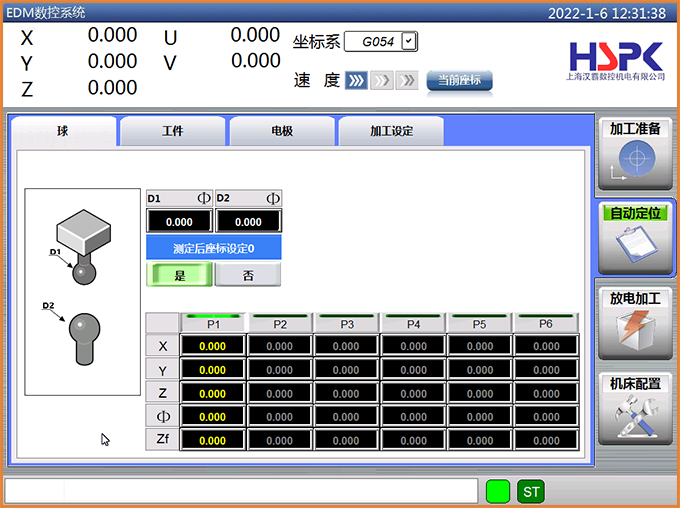

功能简介：输入上球和下球尺寸系统自动执行分中并记录基准球的位置坐标

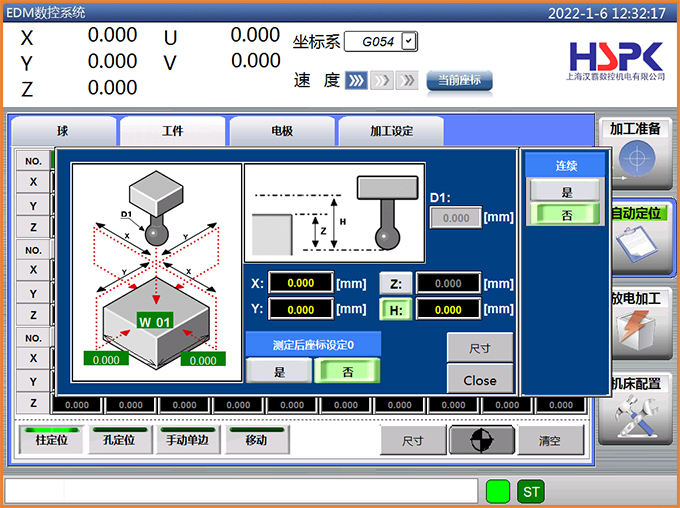

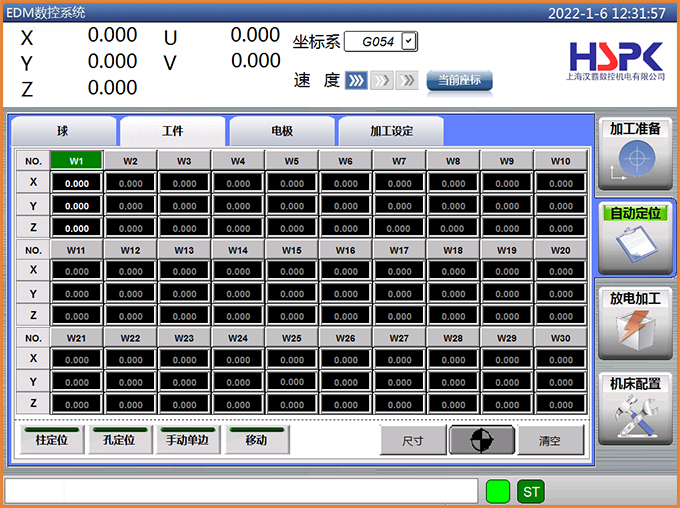

功能简介：支持单个工件或多个工件批量分中系统可获取每个工件当前的位置并自动记录工件与D2基准球的真实坐标值
功能简介：以图中轨迹顺序手动&自动碰边分中

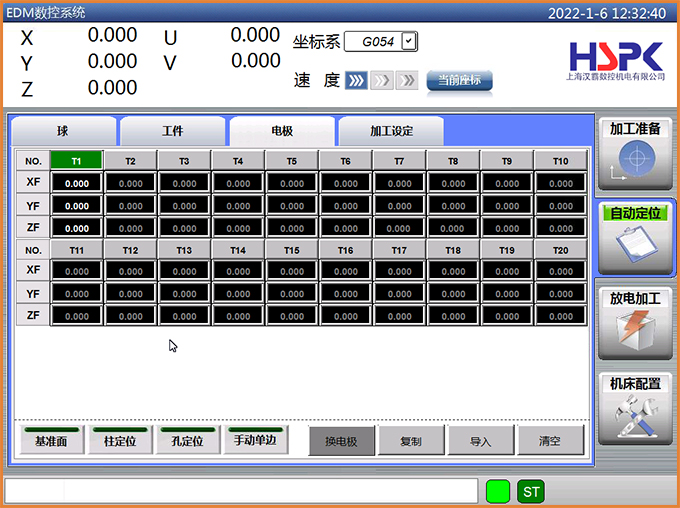

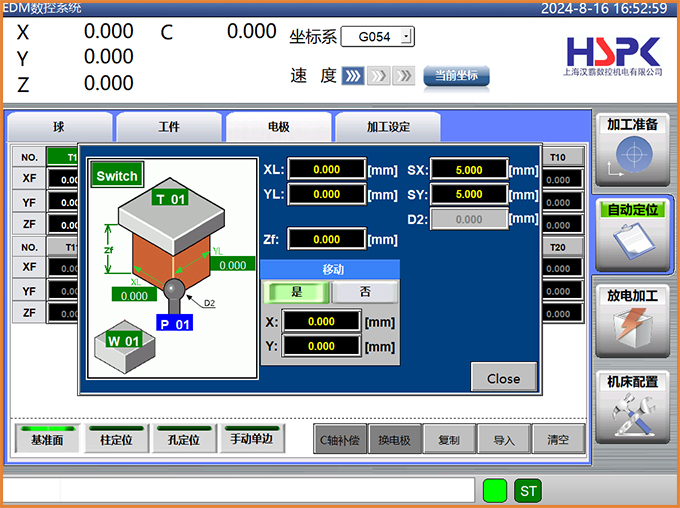

功能简介：电极分中后系统可获取每个电极当前的位置并自动记录电极与所有工件的真实坐标值
功能简介：此功能是对电极的基准面进行分中测定，测量出电极中心点

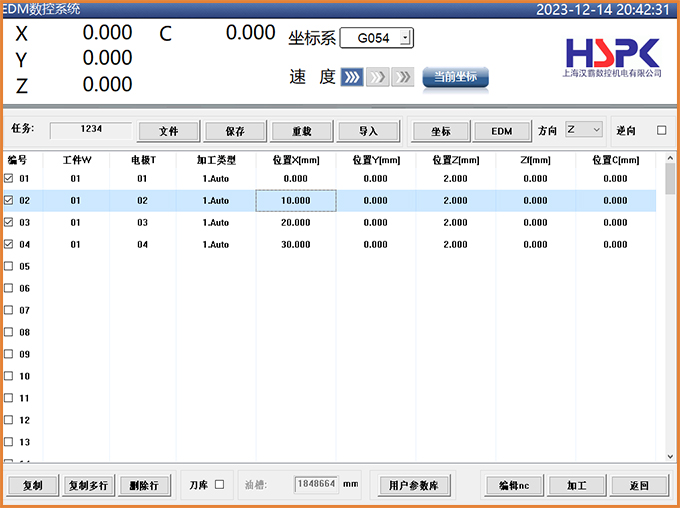

功能简介：系统根据信息自动完成多行任务的加工位置计算放电参数、 补偿值、换刀指令、液槽高度指令的加工程序编译
功能介绍

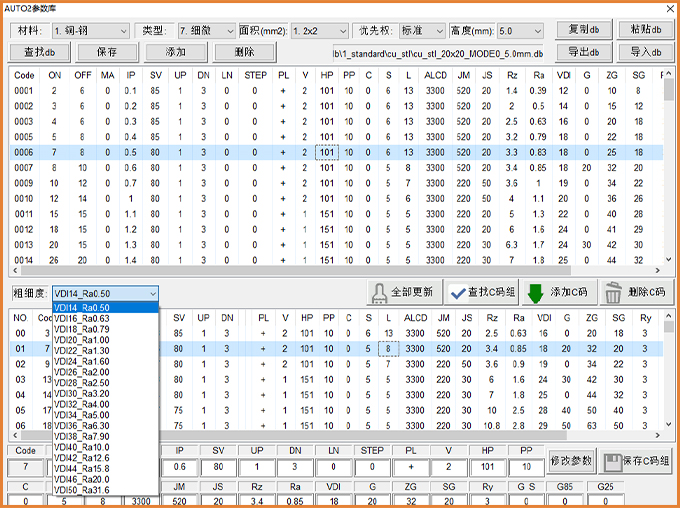

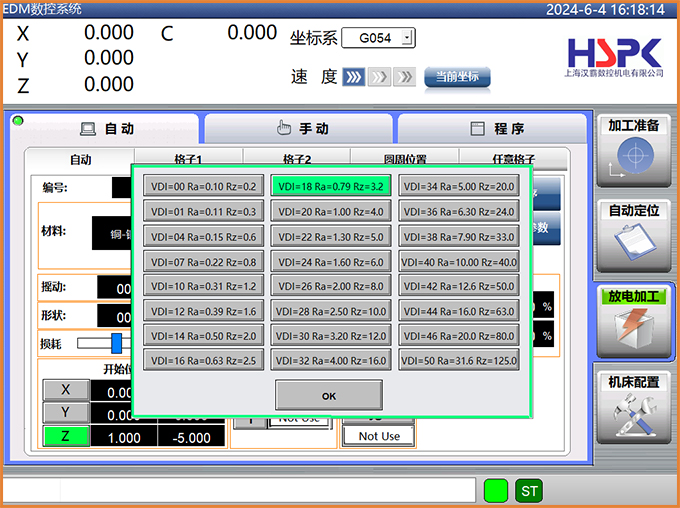

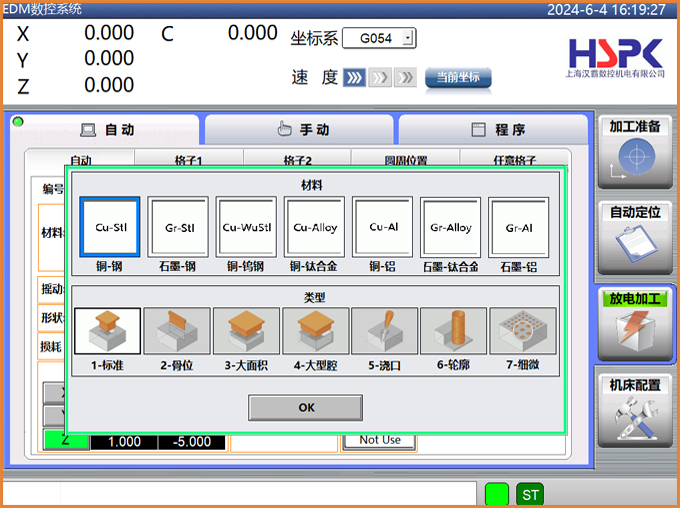

AUTO自动加工依托丰富且强大的参数库模型，用户只需要选择加工条件及加工要求，系统即可自动生成匹配的放电参数。
特性

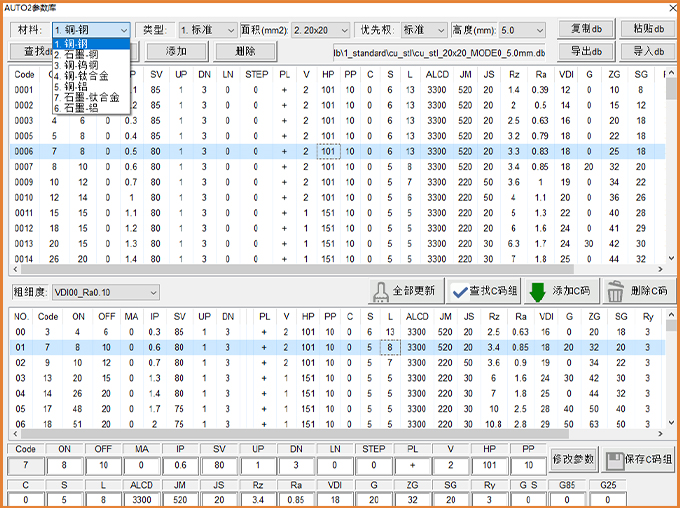

全新AUTO根据不同电极类型开发的专家级数据库，结合“行业领域”“放电参数”“系统设置”“加工经验”等有利于高质量加工的参数策略，参数库具有丰富的放电加工条件，具备多种加工倾向选择。
工作台
直线电机
G45L床身底座
新款操作面板

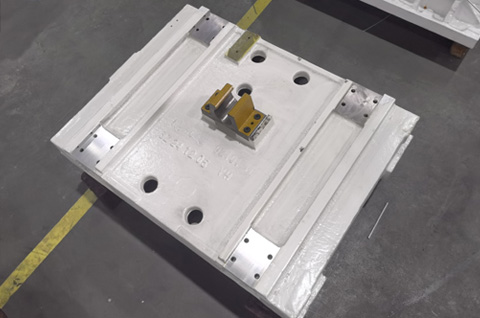

XY轴无悬重
X轴全行程在底座上
工件材料 S136
电极材料 铜
电极尺寸 Φ60
电极数量 2
加工深度 2.5mm
粗糙度 Ra0.1
加工时间 6.5小时
工件材料 S136
电极材料 铜
电极尺寸 Φ30
电极数量 2
加工深度 12mm
粗糙度 Ra0.1
加工时间 7小时
工件材料 P20
电极材料 石墨(-7)
电极尺寸 0.15
电极数量 2
加工深度 20mm
粗糙度 Ra1.2
加工时间 2小时20分
工件材料 钨钢-YG15
电极材料 铜
电极尺寸 20*20mm
电极数量 3
加工深度 1.0mm
粗糙度 Ra0.6
加工时间 2小时45分
工件材料 S136
电极材料 铜
电极尺寸 195*145
电极数量 1
加工深度 0.5mm
粗糙度 Ra0.6
加工时间 8小时30分
工件材料 SKD61
电极材料 铜
公差 ±0.005
电极数量 2
粗糙度 Ra0.45
加工时间 1小时10分
- -
工件材料 S136
电极材料 铜
电极尺寸 -
电极数量 2
加工深度 21mm
粗糙度 Ra0.6
加工时间 10小时
工件材料 S136
电极材料 石墨POCO-3
火花位 0.12
电极数量 2
加工深度 1. 3mm
粗糙度 Ra1.0(VDI 20)
加工时间 粗工7小时精工10小时
